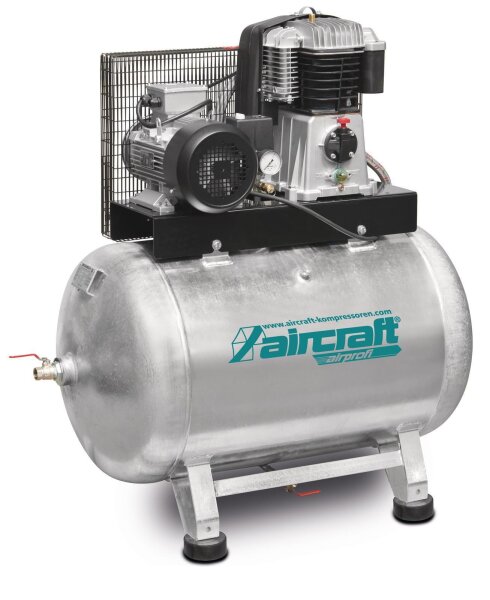

BESCHREIBUNG

• Das zweistufig verdichtende 2-Zylinder-Hochleistungsaggregat ermöglicht eine sehr niedrige Drehzahl, wodurch ein besonders ruhiger und vibrationsarmer Lauf erreicht wird.
• Das große Lüfterrad sorgt für optimale Kühlung.
• Zwischen- und Nachkühler sorgen für eine niedrige Behältereintrittstemperatur und verringern so die Kondensatbildung.
• Qualitätselektromotor mit hohem Anzugsmoment
• Elektromotor mit Motorschutzschalter ausgestattet
• Fünfzehn Jahre Garantie gegen Durchrostung auf innen und außen feuerverzinkten Druckluftbehälter
• 200, 270 und 500 Liter Behälter nach AD 2000
• Mit hochwertigem CONDOR Druckschalter
• Flexible Panzerschlauchleitung mit Hitzeschutz verhindert Vibrationsbruch
• Stern-Dreieck-Schalter mit Betriebsstundenzähler ab 7,5 kW Modellen
• Hochwertiger Lamellen-Ansaugfilter ab Airprofi 1003/500/10 H
• Anschlussfertig mit allen Armaturen

Ihr Vorteil bei den Modellen mit 100 Liter Behälter:

• Mit 100 l Behälter besonders platzsparend
• TÜV-frei (nur in Deutschland gültig): durch eine zugelassene Überwachungsstelle baumustergeprüft
• Wiederkehrende Prüfungen können auch von einer befähigten Person durchgeführt werden

Empfohlenes Zubehör

Kondensataufbereiter:

• Zur Öl-Wasser-Trennung
• Wichtige Hinweise zur Kondensataufbereitung im Kapitel Druckluftaufbereitung

Feinfilter:

• Zum Abscheiden von Kondensat und festen Verunreinigungen mit Partikeln bis 1 µm
• Druckluftqualität nach ISO 8573-1
• Als Vorfilter vor dem Kältetrockner

Automatischer Kondensatableiter:

• Am Druckluftbehälter
• Kein unnötiger Druckverlust beim Kondensatablassen

Kältetrockner:

• Mit integriertem automatischem Kondensatableiter
• Drucktaupunkt bei 5 °C, Umgebungstemperatur 25 °C, atmosphärischer Taupunkt bei -22 °C

TECHNISCHE DATEN

Allgemeine Informationen

Luftabgang 3/4 "

Abmessungen und Gewichte

Länge ca. 1190 mm

Höhe ca. 1250 mm

Breite/Tiefe ca. 600 mm

Gewicht netto ca. 180 kg

Elektrische Daten

Anschlussspannung 400 V

Abgabeleistung 4 KW

Netzfrequenz 50 Hz

Geräuschmission

Schalldruckpegel Lp 83dB(A)

Erläuterung Schalldruckpegel Schalldruckpegel in 1 m Abstand nach DIN 45635 T 13

Kompressor

Verdichtersystem HOS

Ansaugleistung ca. 650 l/min

Füllleistung ca. 520 l/min

Erläuterung Füllleistung bei 6 bar Arbeitsdruck

Anzahl der Zylinder 2

Anzahl der Verdichtungsstufen 2

Verdichter Drehzahl 950 min´´

Druckluftbehälter

Höchstdruck 10 bar Behälterinhalt 270 l
