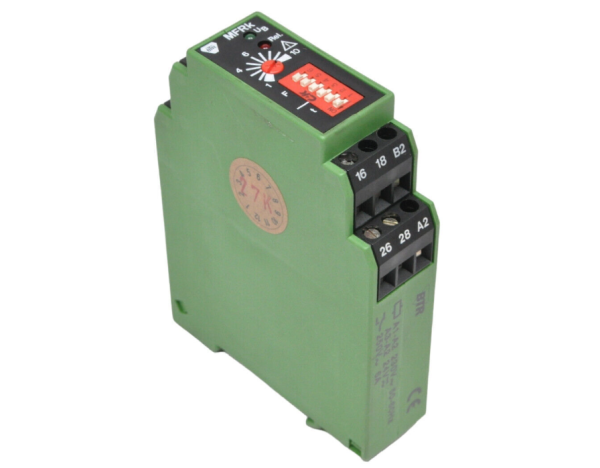

BTR Zeitrelais MFRK

Blumberger Telefon und Relaisbau

Kategorie: Zeitrelais & Zeitschaltuhren

Multifunktions-Zeitrelais mit eingebauten Kodierschaltern zur Funktionseinstellung. Zeiteinstellung erfolgt über ein lineares Potentiometer an einer Relativskala. // Betriebsspannung 230 V AC / 24 V AC/DC // Ausgang / Kontakt 2 Wechsler (DPST) // Ausgang / Kontaktwerkstoff AgNi // Ausgang / Schaltspannung 250 V // Ausgang / Dauerstrom 4 A // Ausgang / Schalthäufigkeit 1200 Schaltspiele / h // Mechanische Lebensdauer 1 x 107{/sup} Schaltspiele // Elektrische Lebensdauer 1 x 105{/sup} Schaltspiele // Wiederbereitschaftszeit größer gleich 250 ms // Anschlussquerschnitt 2,5 mm2{/sup} // Anzeige LED grün, rot // Abmessungen B x H x T 22,5 x 75 x 100 mm // Gewicht 150 g // Betriebstemperaturbereich -10 °C bis +55 °C // Lagertemperaturbereich -25 °C bis +70 °C // Schutzart Gehäuse / Klemmen IP40 / IP20 // Vier einstellbare Zeitbereiche je Gerät // 0,15 bis 800 s / 0,1 min bis 10 h // Sechs Funktionen einstellbar // 1. Einschaltverzögert // 2. Einschaltwischend // 3. Ausschaltverzögert // 4. Ausschaltwischend // 5. Blinkend Pause beginnend // 6. Blinkend Impuls beginnend

Ausführung des elektrischen Anschlusses Schraubanschluss

Funktion ansprechverzögert ja

Funktion rückfallverzögert ja

Funktion einschaltwischend ja

Funktion ausschaltwischend ja

Funktion Stern/Dreieck nein

Funktion Impulsformend nein

Funktion blinkend mit Pause beginnend, Festzeit nein

Funktion blinkend mit Impuls beginnend, Festzeit nein

Funktion taktend mit Pause beginnend, variabel ja

Funktion taktend mit Impuls beginnend, variabel ja

Mit Stecksockel nein

Fernbedienung möglich nein

Nur für Fernbedienung geeignet nein

Aufsteckbar auf Schütz nein

Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 230 V

Bemessungssteuerspeisespannung Us bei DC 24 - 24 V

Spannungsart zur Betätigung AC/DC

Zeitbereich 6 - 36000 s

Anzahl der Ausgänge, unverzögert, Wechsler 2

Ausgänge, umschaltbar verzögert/unverzögert nein

Mit Halbleiterausgang nein

Breite 22.5 mm

Höhe 75 mm

Tiefe 100 mm
