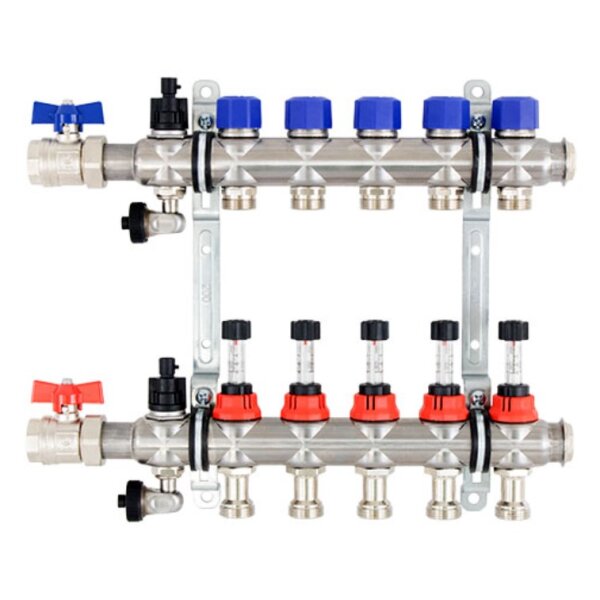

FB-Anschlussverteiler e-class 63 mit SFEE, mit 3/4''KH 4 Hkr.

• Anschlussverteiler für Flächenheizung und -kühlung,
• gewährleistet den hydraulischen Abgleich über manuell einstellbare Durchflussanzeiger,
• erfüllt die DIN EN 1264-4.

Technische Daten:

- max. Wärmeleistung: 25 kW bei delta T 10 K,

- max. Volumenstrom von 2,14 m³/h

- max. Betriebstemperatur 70 ° C

- max. Betriebsdruck 4 bar

- Kvs-Wert pro Heizkreis: 1,08 m³/h

bestehend aus:

- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32

- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken

- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m³/h)

- Rücklaufbalken mit Thermostatventil-Einsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)

Primäranschluss:

- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG)

- Anschluss wahlweise von links oder rechts

Sekundäranschluss:

- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen

Befestigung:

- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke

- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke

- Abstand der Vor- und Rücklaufverteilerbalken 200 mm

- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4111

Dichtungen:

- Flachdichtungen Centellen WS 3825 gelb

Beschriftung:

- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
