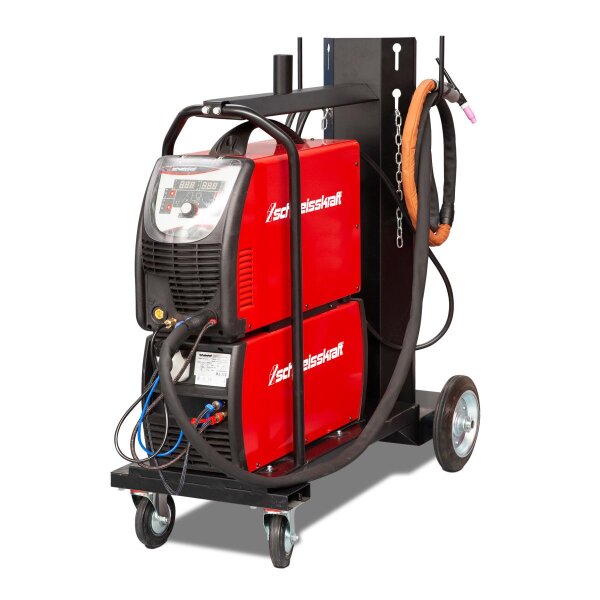

SCHWEISSKRAFT WIG-Inverter CRAFT-TIG 323 AC/DC PULSE

SCHWEISSKRAFT WIG-Inverter CRAFT-TIG 323 AC/DC PULSE

Für den professionellen und mobilen Werkstatteinsatz.

• In moderner Inverter-Technologie aufgebaut
• Bestens geeignet für Montagearbeiten durch Schutzart IP 21S generell auch für Arbeiten im Freien
• Universell einsetzbar zum Verschweißen von allen gängigen Elektrodentypen
• WIG-Pulsen ermöglicht Schweißen mit verringerter Wärmeeinbringung
• HF-Hochfrequenz-Zündung zündet beim WIG-Schweißen, ohne das Werkstück zu berühren
• Wechselstrom-Dreieckwellen-Schweißausgang: Reduzierter Wärmeeintrag für die gleiche Stromeinstellung, besonders nützlich zum Schweißen von dünnem Metall
• Wechselstrom-Sinuswellen-Schweißausgang: Traditionelle AC WIG-Schweißwellenform, leisere, „weichere" Lichtbogencharakteristik
• Wechselstrom-Quadratwelle: Fokussierter Lichtbogen für maximale Durchdringung, schnelle Fahrgeschwindigkeit mit bester Richtungskontrolle
• MMA-Modus mit Hot-Start und Arc-Force-Regelung

GRUNDFUNKTIONEN

Blechdicken

• 0,5 – 15 mm

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 630 mm
• Breite/Tiefe (Produkt) ca.: 240 mm
• Höhe (Produkt) ca.: 445 mm
• Gewicht (Netto) ca.: 26,2 kg

Einstellbereich

• Einstellbereich WIG: 10 – 320 A
• Einstellbereich Elektrode: 10 – 320 A

Einschaltdauer

• Einschaltdauer bei max. Strom 40°C WIG: 60 %
• Einschaltdauer bei max. Strom 40°C Elektrode: 60 %
• Strom bei ED 100% 40°C WIG: 250 A
• Strom bei ED 100% 40°C Elektrode: 250 A

Elektrische Daten

Anschlussspannung: 400±10% V

• Netzfrequenz: 50/60 Hz
• Leistungsfaktor: 0.65cos phi
• Stromaufnahme WIG AC: 18,8 A
• Stromaufnahme WIG DC: 19,5 A
• Stromaufnahme Elektrode AC: 24,3 A
• Stromaufnahme Elektrode DC: 25,8 A

Elektrode

• Schweißbare Elektroden: 1,6 – 5,0 mm

Gerätedaten

• Pulsfrequenz: 0,5 – 999 Hz
• Zündung: Hochfrequenz
• Brennerkühlung: Gas / Wasser

Normen und Zulassungen

• Norm: EN 60974-1:2012/EN 60974-10:2014
• EMV-Klasse: A
• Erläuterung EMV-Klasse: Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt.

Leistungsaufnahme

• Leistungsaufnahme WIG: 4,8 kVA
• Leistungsaufnahme Elektrode: 6,5 kVA

Elektrischer Anschluss

• Erforderliche Generatorleistung: >10,3 kVA
• Leerlaufspannung: AC WIG 84,6/DC WIG 76,4/AC Elektrode 75,8 /DC Elektrode 75,6 V
• Anschlusskabellänge: 2,2 m

Lieferumfang

• 3 m Massekabel 35 mm² mit Masseklemme 300 A
• Brenner Pro18 4 m, wassergekühlt
• 4 m Gasschlauch inklusive Schnellverbinder
• Wasserkühlgerät
• Fahrwagen

Ausstattung

• WIG-Pulsen: ✔
• Wasserkühlgerät: 4 l
• Fahrwagen: ✔
