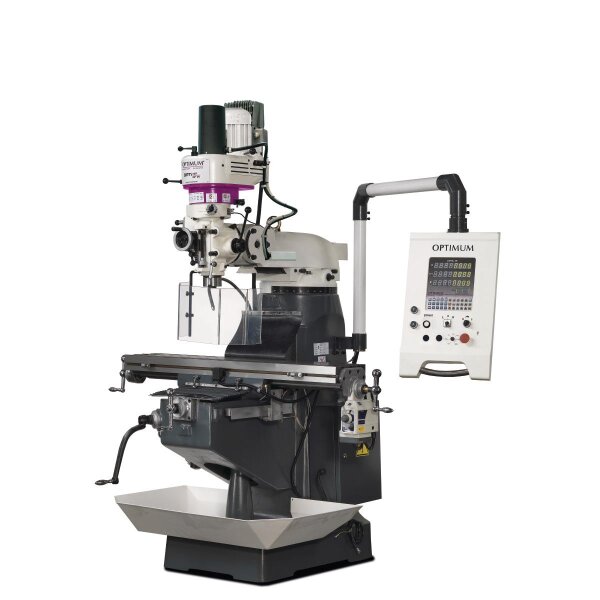

OPTIMUM Bohr-Fräsmaschine OPTImill MF 2V

OPTIMUM Bohr-Fräsmaschine OPTImill MF 2V

.Multifunktionelle Bohr-Fräsmaschinen für den professionellen Einsatz. Elektronisch stufenlos regelbarer Antrieb mit Frequenzumrichter „made in EU" und digitaler 3-Achsen-Positionsanzeige DPA 21.

• Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
• Bohr-Fräskopf neigbar ± 45°
• X- und Z-Achse mit nachstellbarer Schwalbenschwanzführung
• Kühlmitteleinrichtung
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Spane und Teile, für größtmöglichen Schutz des Anwenders
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten

MF 2V:

• Y-Achse mit nachstellbarer Schwalbenschwanzführung

Ausstattungsdetails:

Siemens Umrichter SINAMICS G110M

• Durch kompakte Bauform besonders EMV verträglich
• Interne Sicherheitsfunktionen
• Made in EU

Optionales Werkzeugspannsystem (Artikel Nr.: 3352394)

OPTI Bedienpanel:

• Integriertes Schaltpult
• Integrierte digitale Positionsanzeige DPA 21 mit Drehzahlanzeige

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1400 mm
• Breite/Tiefe (Produkt) ca.: 1450 mm
• Höhe (Produkt) ca.: 2150 mm
• Gewicht (Netto) ca.: 950 kg

Bohr-Fräskopf

• Bohr-Fräskopf Neigebereich: ± 45 °
• Fräskopf Schwenkbereich: ± 90 °

Bohr-Fräsleistung

• Messerkopfgröße max.: 76 mm
• Bohrleistung Stahl (S235JR): 24 mm
• Dauerbohrleistung Stahl (S235JR): 20 mm
• Schaftfräsergröße max.: 18 mm

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 1244 mm
• Horizontalfrästisch Breite: 230 mm
• Abstand Vertikalspindel - Horizontalfrästisch min.: 57 mm
• Abstand Vertikalspindel - Horizontalfrästisch max.: 463 mm
• Horizontalfrästisch T-Nuten Größe: 16 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Horizontalfrästisch T-Nuten Abstand: 63 mm
• Horizontalfrästisch Traglast max.: 230 kg

Kühlschmiermittelsystem

• Kühlmittelpumpe(n) Antriebsleistung: 100 W

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C2

Verfahrweg

• Verfahrweg X-Achse manuell: 800 mm
• Verfahrweg Y-Achse manuell: 305 mm
• Verfahrweg Z-Achse manuell: 406 mm
• Verfahrweg X-Achse automatisch: 730 mm
• Verfahrweg Y-Achse Fräskopf: 320 mm

Vertikalspindel

• Vertikalspindel Ausladung: 213 – 533 mm
• Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
• Vertikalspindel Drehzahlbereich: 10 – 5100 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 6
• Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
• Vertikalspindel Pinolenhub: 127 mm
• Vertikalspindel Pinolenvorschub: 0,04/0,08/0,15 mm/U
• Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 1,5 kW

Elektrischer Anschluss

• Gesamt Anschlusswert: 2,2 kW

Lieferumfang

• Bedienwerkzeug
