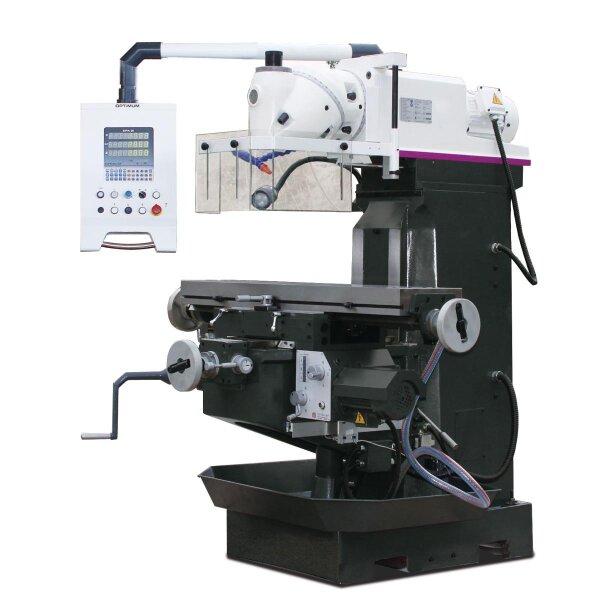

OPTIMUM Universalfräse OPTImill MT 100

OPTIMUM Universalfräse OPTImill MT 100

Vielseitigkeit und einfaches Umrüsten.

Die Universalfräse für Werkstätten.

• Vielseitiger Anwendungsbereich
• Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
• Vertikale und horizontale Fräsposition
• Robuster Maschinenaufbau
• Einfache Bedienung der Schaltelemente
• Stabile, rechteckige Führungsbahnen in der Y- und Z-Achse
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Spane und Teile, für größtmöglichen Schutz des Anwenders
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
• Digitale Positionsanzeige DPA 2000
• Vorschubmotor mit festen Stufen
• Tischvorschub X-und Y-Achse
• Z-Achse mit elektrischer Tischhöhenverstellung

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1540 mm
• Breite/Tiefe (Produkt) ca.: 1355 mm
• Höhe (Produkt) ca.: 1650 mm
• Gewicht (Netto) ca.: 1300 kg

Bohr-Fräsleistung

• Messerkopfgröße max.: 85 mm
• Schaftfräsergröße max.: 20 mm

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 1120 mm
• Horizontalfrästisch Breite: 260 mm
• Abstand Vertikalspindel - Horizontalfrästisch min.: 90 mm
• Abstand Vertikalspindel - Horizontalfrästisch max.: 520 mm
• Horizontalfrästisch T-Nuten Größe: 14 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Horizontalfrästisch T-Nuten Abstand: 63 mm
• Horizontalfrästisch Traglast max.: 350 kg

Kühlschmiermittelsystem

• Kühlmittelpumpe(n) Antriebsleistung: 40 W

Verfahrweg

• Verfahrweg X-Achse manuell: 600 mm
• Verfahrweg Y-Achse manuell: 270 mm
• Verfahrweg Z-Achse manuell: 380 mm
• Verfahrweg X-Achse automatisch: 480 mm
• Verfahrweg Z-Achse automatisch: 340 mm

Vertikalspindel

• Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
• Vertikalspindel Drehbereich Fräskopf X - Y Ebene: 360 °
• Vertikalspindel Drehbereich Fräskopf Z - X Ebene: 360 °
• Vertikalspindel Drehzahlbereich: 45 – 1600 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 11
• Vertikalspindel Anzugsstange: M16
• Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 2,2 kW

Vorschub Geschwindigkeit

• Vorschub Geschwindigkeit X-Achse: 24 – 402 mm/min
• Vorschub Geschwindigkeit Z-Achse: 24 – 402 mm/min

Vorschubmotor Antriebsleistung

• Vorschub X-Achse Leistung Antriebsmotor Dauerbetrieb S1: 0,37 kW
• Vorschub Y-Achse Leistung Antriebsmotor Dauerbetrieb S1: 0,37 kW
• Vorschub Z-Achse Leistung Antriebsmotor Dauerbetrieb S1: 0,75 kW

Elektrischer Anschluss

• Gesamt Anschlusswert: 3,36 kW

Lieferumfang

• Frässpindel Horizontalfräsen ISO 40 Ø 32 mm
• Fräsdorn ISO 40 Ø 32 mm
• Bedienwerkzeug
