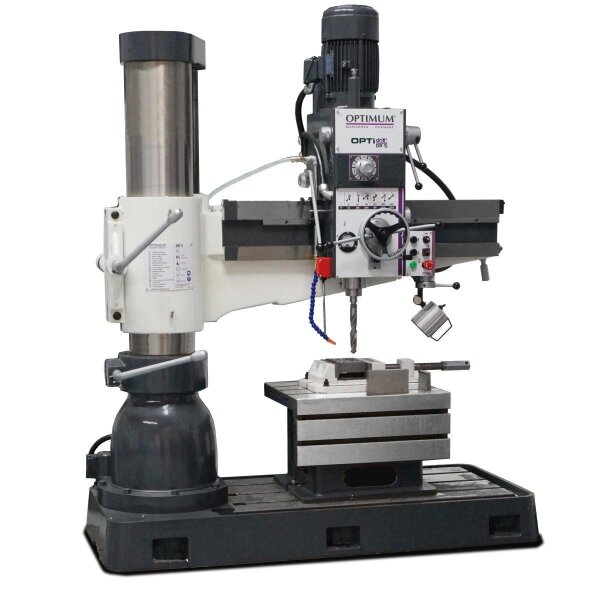

OPTIMUM Radialbohrmaschine OPTIdrill RD 6

OPTIMUM Radialbohrmaschine OPTIdrill RD 6

Präzise arbeitende, massive Radialbohrmaschinen in Top Qualität.

Ideal für den variablen Einsatz in der Einzelteil- und Serienfertigung.

• Vielseitiger Anwendungsbereich wie z.B. Bohren, Reiben, Gewindeschneiden
• Elektrisch gebremster Motor
• Bedienelemente in 24 V Gleichstrom Elektronik
• Schwerer, massiver, hochwertiger Qualitätsguss
• Weite Ausladung durch horizontal verstellbaren Maschinenkopf
• Übersichtlich angeordnete Bedientafel
• Leichtgängige Schwenk- und Verfahrachsen
• Aufwändig gearbeitete Säulenschwenkung mit optimierter Klemmung für höchste Stabilität mit minimaler Klemmversatz
• Belastbare, verwindungssteife Konstruktion des Auslegers
• Höhenverstellung des Auslegers erfolgt über kraftvollen motorischen Antrieb und Hubspindel
• Im Ölbad laufendes Getriebe des Bohrkopfes
• Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
• Getriebezahnräder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen, dadurch geräuscharmer und gleichmäßiger Lauf
• Bohrkopf und Säule können gemeinsam oder separat geklemmt bzw. gelöst werden
• Kühlmitteleinrichtung mit Kühlmitteltank im Maschinenfuß

RD 4 / RD 5

• Alle Achsen werden manuell geklemmt

RD 6

• Säule wird hydraulisch geklemmt

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser: 320 mm
• Länge (Produkt) ca.: 2670 mm
• Breite/Tiefe (Produkt) ca.: 1120 mm
• Höhe (Produkt) ca.: 2760 mm
• Gewicht (Netto) ca.: 3200 kg

Auslegerarm

• Auslegerarm Drehwinkel: ± 180 °

Bohrleistung

• Bohrleistung Stahl (S235JR): 50 mm
• Dauerbohrleistung Stahl (S235JR): 45 mm

Bohrtisch

• Bohrtisch T-Nuten Größe: 14 mm
• Bohrtisch T-Nuten Anzahl: 4
• Bohrtisch T-Nuten Abstand: 180 mm
• Abstand Spindel - Bohrtisch max.: 1420 mm
• Aufspanntisch Länge: 630 mm
• Aufspanntisch Breite: 500 mm
• Aufspanntisch Höhe: 500 mm
• Aufspanntisch T-Nuten Größe: 22 mm
• Aufspanntisch T-Nuten Anzahl: 3
• Aufspanntisch T-Nuten Abstand: 150 mm
• Abstand Spindel - Aufspanntisch min.: 0 mm
• Abstand Spindel - Aufspanntisch max.: 910 mm
• Abstand Spindel - Bohrtisch min.: 465 mm

Drehzahlbereich

• Drehzahlbereich: 44 – 1023 min¯¹
• Anzahl der Drehzahlbereiche: 12

Elektrische Daten

• Gesamt Anschlusswert: 6,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Maschinenfuß Arbeitsfläche Länge: 2550 mm
• Maschinenfuß Arbeitsfläche Breite: 970 mm

Spindel

• Pinolenhub: 270 mm
• Spindelaufnahme: MK5
• Geschwindigkeit Pinolenvorschub: 0,06 – 0,2 mm/U
• Geschwindigkeitsstufen Pinolenvorschub: 3

Verfahrweg

• Verfahrweg X-Achse manuell: 1250 mm
• Verfahrweg Z-Achse manuell: 680 mm
• Abstand Spindel - Säule max.: 1600 mm
• Abstand Spindel - Säule min.: 350 mm

Motor(en)

• Antriebsleistung Spindelmotor: 4 kW
• Antriebsleistung Hubmotor Auslegerarm: 1,5 kW
• Kühlmittelpumpe Leistung Antriebsmotor: 90 W
• Antrieb hydraulische Klemmung: 0,75 kW

Lieferumfang

• Aufspanntisch
