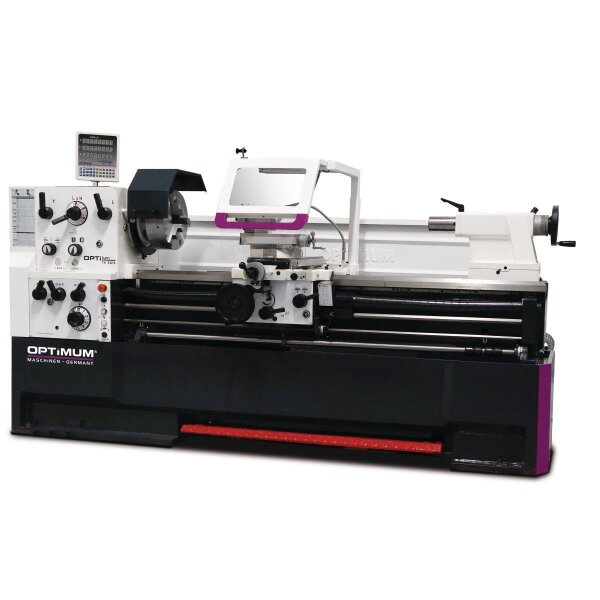

OPTIMUM Leit- und Zugspindeldrehmaschine OPTIturn TH 5630D

OPTIMUM Leit- und Zugspindeldrehmaschine OPTIturn TH 5630D

Schwere Maschine, die sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit auszeichnen.

Mit digitaler Positionsanzeige DPA 21 und Schnellwechsel-Stahlhalter.

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
• Präzise gearbeiteter Schlitten
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Alle Führungen durch Keilleisten nachstellbar
• Wellen und Räder im Ölbad laufend
• Verstellbereich Oberschlitten ± 90°
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Hauptspindel im Ölbad laufend
• Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
• Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
• Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
• Not-Halt Einrichtung mit Fußbetätigung
• Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
• Reitstock zum Kegeldrehen ± 10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
• Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
• LED Maschinenlampe im Späneschutz
• Elektrik mit Siemens Komponenten
• Energiekette für schonende Leitungs- und Schlauchführung
• Skala der Gewindeuhr einstellbar
• Schnellwechsel-Stahlhalter SWH 7-C
• 1 Stahlhalter 32 x 150 Typ D für Vierkantmeißel 25 mm

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 4450 mm
• Breite/Tiefe (Produkt) ca.: 1150 mm
• Höhe (Produkt) ca.: 1650 mm
• Gewicht (Netto) ca.: 3000 kg

Arbeitsbereiche

• Spitzenhöhe: 280 mm
• Spitzenweite: 2910 mm
• Umlaufdurchmesser über Maschinenbett: 560 mm
• Umlaufdurchmesser in der Bettbrücke: 790 mm
• Umlaufdurchmesser über Planschlitten: 355 mm
• Drehlänge in der Bettbrücke: 170 mm
• Bettbreite: 350 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 12
• Drehzahlbereich: 25 – 1600 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 7,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Kühlschmiermittelsystem

• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 125 W

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8
• Spindelbohrung/Stangendurchlass Durchmesser: 80 mm
• Spindelkonus: MK 7
• Stahlhalter Aufnahmehöhe max.: 25 mm

Reitstock

• Reitstockaufnahme: MK 5
• Reitstock Pinolenhub: 180 mm
• Reitstock Pinolendurchmesser: 75 mm

Steigungen

• Steigung Metrisch: 0,2 – 14 mm/U
• Anzahl der Steigungen Metrisch: 47
• Steigung Zoll: 112 – 2 Gg/1"
• Anzahl der Steigungen Zoll: 60
• Steigung Diametral Pitch: 4 – 112DPI
• Anzahl der Steigungen Diametral Pitch: 50
• Steigung Modulgewinde: 0,1 – 7 mm/U
• Anzahl der Steigungen Modulgewinde: 34

Verfahrweg

• Verfahrweg Oberschlitten: 130 mm
• Verfahrweg Planschlitten: 316 mm
• Verfahrweg Bettschlitten: 2710 mm

Vorschub

• Vorschubbereich längs: 0,059 – 1,646 mm/U
• Anzahl der Vorschübe längs: 35
• Vorschubbereich plan: 0,020 – 0,573 mm/U
• Anzahl der Vorschübe plan: 35

Elektrischer Anschluss

• Gesamt Anschlusswert: 8,5 kW

Lieferumfang

• Feststehende Lünette Durchlass max. Ø 165 mm
• Mitlaufende Lünette Durchlass max. Ø 95 mm
• LED-Maschinenleuchte
• TH 5615D-TH 5630D: Reduzierhülse MK 7/MK 5
• TH 5620V: Reduzierhülse Ø 113 mm / MK 5
• Feste Zentrierspitze MK 5
• Feste und mitlaufende Zentrierspitze MK 5
• Schnellwechsel-Stahlhalter 7-C
• Stahlhalter 32 x 150 Typ D für Vierkantmeißel
• Gewindeuhr
• Maschinenerstbefüllung mit Qualitätsöl
• Wechselräder-Satz
• Bedienwerkzeug
