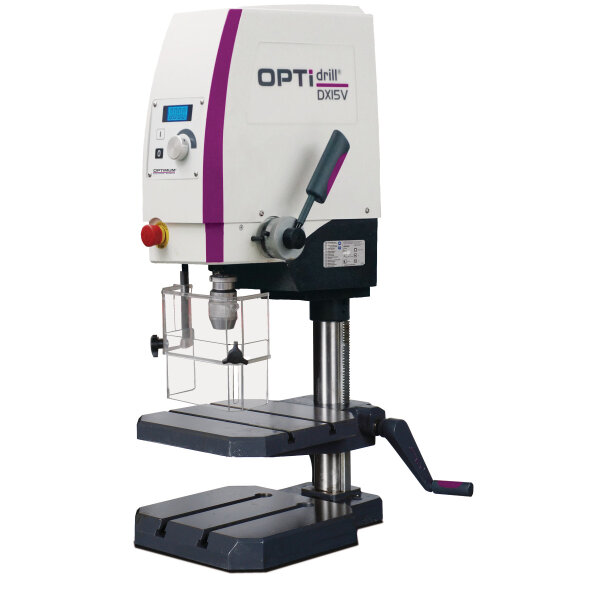

OPTIMUM Tischbohrmaschine OPTIdrill DX 15V

OPTIMUM Tischbohrmaschine OPTIdrill DX 15V

Tischbohrmaschinen mit stufenlos einstellbarer Drehzahlregelung.

• Beste Kraftübertragung durch Aluminium-Riemenscheiben
• Digitale Drehzahlanzeige im Gehäuse integriert, Drehzahlregelung mittels Potentiometer
• Not-Halt-Schlagschalter
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges OPTIMUM Schnellspannbohrfutter serienmäßig
• Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm an der Bohrspindel gemessen
• Höhenverstellbarer Futterschutz mit Mikroschalter

DX 13V

• Bohrkopf höhenverstellbar

DX 15V

• Höhenverstellung des Bohrtisches über Zahnstange
• MK - Aufnahme

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser: 60 mm
• Länge (Produkt) ca.: 425 mm
• Breite/Tiefe (Produkt) ca.: 475 mm
• Höhe (Produkt) ca.: 980 mm
• Gewicht (Netto) ca.: 66 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 15 mm
• Dauerbohrleistung Stahl (S235JR): 12 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 290 mm
• Bohrtisch Arbeitsfläche Breite: 290 mm
• Bohrtisch T-Nuten Größe: 10 mm
• Bohrtisch T-Nuten Anzahl: 2
• Bohrtisch T-Nuten Abstand: 100 mm
• Abstand Bohrfutter - Bohrtisch min.: 98 mm
• Abstand Bohrfutter - Bohrtisch max.: 375 mm

Drehzahlbereich

• Drehzahlbereich: 100 – 3000 min¯¹
• Steuerung der Drehzahlregelung: elektronisch regelbar

Elektrische Daten

• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Bohrfutter - Maschinenfuß min.: 290 mm
• Abstand Bohrfutter - Maschinenfuß max.: 355 mm
• Maschinenfuß Arbeitsfläche Länge: 290 mm
• Maschinenfuß Arbeitsfläche Breite: 280 mm
• Maschinenfuß T-Nuten Größe: 14 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 100 mm

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C2

Spindel

• Pinolenhub: 60 mm
• Spindelaufnahme: MK 2
• Ausladung: 235 mm

Motor(en)

• Antriebsleistung Spindelmotor: 0.85 kW

Lieferumfang

• Schnellspannbohrfutter (1 - 13 mm)
