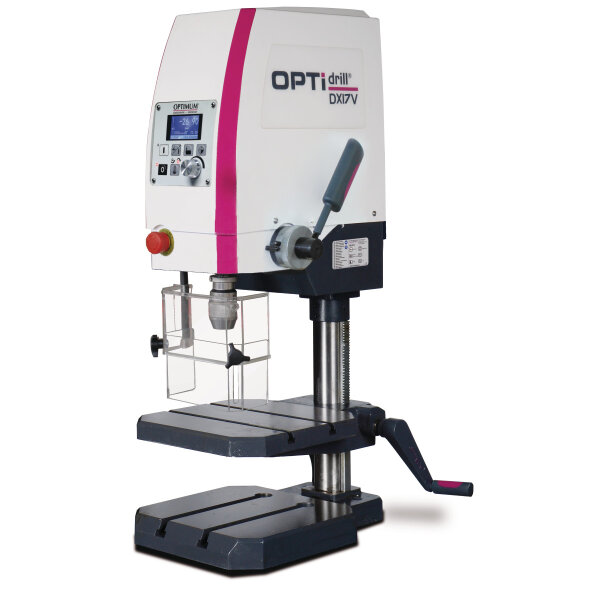

OPTIMUM Tischbohrmaschine OPTIdrill DX 17V

OPTIMUM Tischbohrmaschine OPTIdrill DX 17V

Tischbohrmaschine mit stufenlos einstellbarer Drehzahlregelung.

Highlight der Maschine - die menügesteuerte Bedienung der Arbeitsmodi Bohren/Gewindeschneiden.

• Beste Kraftübertragung durch Aluminium-Riemenscheiben
• Not-Halt-Schlagschalter
• Bohrspindel mit Präzisionskugellagern
• Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm an der Bohrspindel gemessen
• Schmutz- und wasserresistente, leicht zu reinigende Folientastatur mit kontrastreichem OLED-Display
• Blendfreie LED-Beleuchtung links und rechts im Bohrkopf integriert. Keine störende Schatten
• Gewindeschneidmodus
• Sprachauswahl im Anzeigenfeld wahlweise DE-EN-FR-RU
• Digitaler Referenzpunkt
• Massive Grundplatte mit parallel verlaufenden T-Nuten

Ausstattungsdetails:

• Beim Bohren und Gewindeschneiden stellt die Maschine nach Angabe des Bohrdurchmessers und des Materials, selbsttätig die optimale Drehzahl für das Werkzeug ein.

Zum Patent angemeldet DE 10 2015 006 876 A1

• Siemens Umrichter SINAMICS V20

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser: 60 mm
• Länge (Produkt) ca.: 425 mm
• Breite/Tiefe (Produkt) ca.: 481 mm
• Höhe (Produkt) ca.: 910 mm
• Gewicht (Netto) ca.: 73 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 16 mm
• Dauerbohrleistung Stahl (S235JR): 13 mm
• Gewindeschneiden Stahl (S235JR): M8

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 290 mm
• Bohrtisch Arbeitsfläche Breite: 290 mm
• Bohrtisch T-Nuten Größe: 10 mm
• Bohrtisch T-Nuten Anzahl: 2
• Bohrtisch T-Nuten Abstand: 100 mm
• Abstand Bohrfutter - Bohrtisch min.: 98 mm
• Abstand Bohrfutter - Bohrtisch max.: 315 mm

Drehzahlbereich

• Drehzahlbereich: 50 – 4000 min¯¹
• Steuerung der Drehzahlregelung: elektronisch regelbar

Elektrische Daten

• Leistung Antriebsmotor: 1,0 kW
• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Bohrfutter - Maschinenfuß min.: 0 mm
• Abstand Bohrfutter - Maschinenfuß max.: 385 mm
• Maschinenfuß Arbeitsfläche Länge: 290 mm
• Maschinenfuß Arbeitsfläche Breite: 280 mm
• Maschinenfuß T-Nuten Größe: 14 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 100 mm

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C2

Spindel

• Pinolenhub: 60 mm
• Spindelaufnahme: MK 2
• Ausladung: 235 mm

Lieferumfang

• Schnellspannbohrfutter 1 - 13 mm
