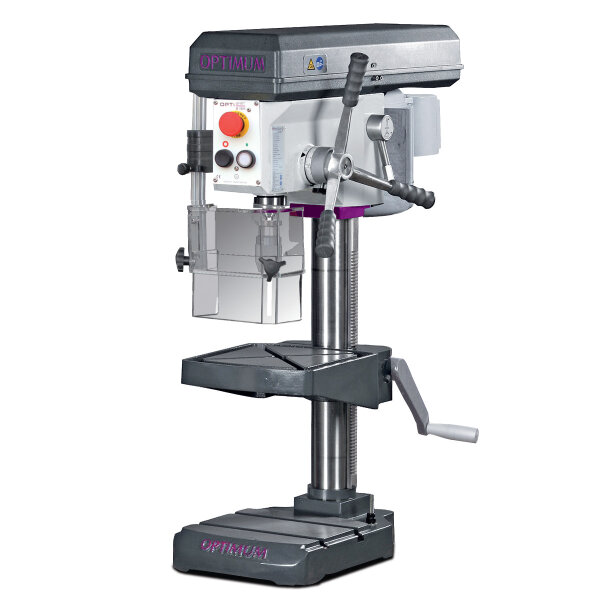

OPTIMUM Tischbohrmaschine OPTIdrill B 16H

OPTIMUM Tischbohrmaschine OPTIdrill B 16H

Robuste Tisch- und Säulenbohrmaschinen mit Keilriemenantrieb.

• Laufruhiger und leistungsstarker Industrie-Elektromotor
• Separater Not-Halt-Schlagschalter
• Stabile Gußsäule
• Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
• Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
• Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
• Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser: 60 mm
• Länge (Produkt) ca.: 549 mm
• Breite/Tiefe (Produkt) ca.: 300 mm
• Höhe (Produkt) ca.: 848 mm
• Gewicht (Netto) ca.: 54 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 13 mm
• Dauerbohrleistung Stahl (S235JR): 11 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 230 mm
• Bohrtisch Arbeitsfläche Breite: 245 mm
• Bohrtisch Art der T-Nutendiagonal Bohrtisch T-Nuten Größe: 12 mm
• Bohrtischdrehung: 360 °
• Abstand Spindel - Bohrtisch max.: 370 mm

Drehzahlbereich

• Drehzahlbereich: 450 – 3500 min¯¹
• Anzahl der Drehzahlbereiche: 5 Stufen

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 495 mm
• Maschinenfuß Arbeitsfläche Länge: 200 mm
• Maschinenfuß Arbeitsfläche Breite: 240 mm
• Maschinenfuß T-Nuten Größe: 12 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 80 mm

Spindel

• Pinolenhub: 65 mm
• Spindelaufnahme: MK 2
• Ausladung: 130 mm

Motor(en)

• Antriebsleistung Spindelmotor: 0,55 kW
• Anzahl der Leistungsstufen Spindelmotor: 1 Stufen

Lieferumfang

• Schnellspannbohrfutter (1 - 13 mm)
• Morsekonus MK2/B16
• T-Nutensteine
