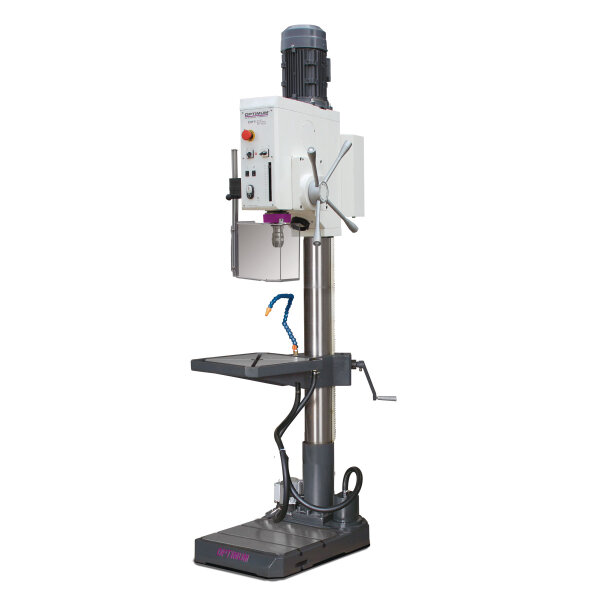

OPTIMUM Säulenbohrmaschine OPTIdrill DH 32GS

OPTIMUM Säulenbohrmaschine OPTIdrill DH 32GS

Mit Getriebe-Zahnrädern aus Polyamid und Gewindeschneideinrichtung. Installation eines optionalen Fußschalters möglich.

• Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
• Wartungsarmes Getriebe mit Fettschmierung
• Getriebe mit PA6 Zahnrädern
• Großer Drehzahlbereich
• Integrierter Austreiber für einen leichten Werkzeugwechsel
• Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
• Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
• Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt

OPTIdrill DH 32GS

• Gewindeschneidfunktion
• Automatischer Pinolenvorschub
• Kühlmitteleinrichtung und Spänefilter nach Maschinenrichtlinie
• Optionaler Fußschalter zum Umschalten zwischen Rechts-Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser: 115 mm
• Länge (Produkt) ca.: 725 mm
• Breite/Tiefe (Produkt) ca.: 450 mm
• Höhe (Produkt) ca.: 2200 mm
• Gewicht (Netto) ca.: 312 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 30 mm
• Dauerbohrleistung Stahl (S235JR): 26 mm
• Gewindeschneiden Stahl (S235JR): M 16 x 2 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 400 mm
• Bohrtisch Arbeitsfläche Breite: 420 mm
• Bohrtisch Art der T-Nuten: diagonal
• Bohrtisch T-Nuten Größe: 14 mm
• Bohrtisch T-Nuten Anzahl: 2
• Bohrtischdrehung: 360 °
• Traglast Bohrtisch: 120 kg
• Abstand Spindel - Bohrtisch max.: 820 mm

Drehzahlbereich

• Drehzahlbereich: 75 – 2000 min¯¹
• Anzahl der Drehzahlbereiche: 8 Stufen

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 1270 mm
• Maschinenfuß Arbeitsfläche Länge: 450 mm
• Maschinenfuß Arbeitsfläche Breite: 395 mm
• Maschinenfuß T-Nuten Größe: 14 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 150 mm

Spindel

• Pinolenhub: 125 mm
• Spindelaufnahme: MK 4
• Ausladung: 285 mm
• Geschwindigkeit Pinolenvorschub: 0,05 / 0,1 mm/U

Motor(en)

• Antriebsleistung Spindelmotor: 1,5 / 2,2 kW
• Kühlmittelpumpe Leistung Antriebsmotor: 40 W

Lieferumfang

• Adapter MK4-B16
