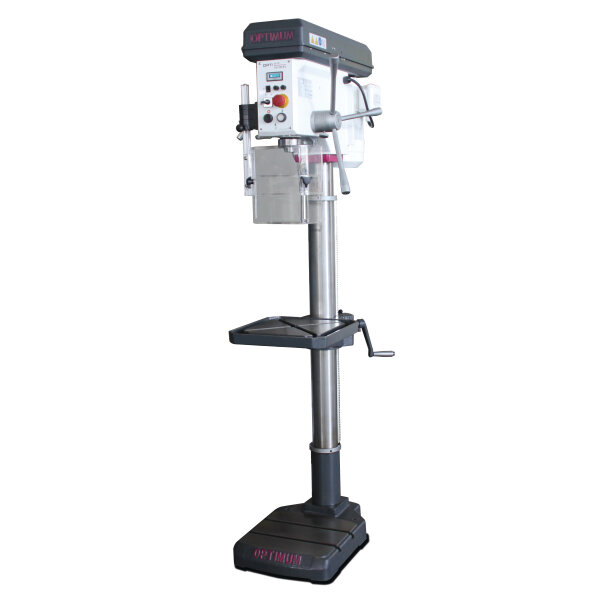

OPTIMUM Säulenbohrmaschine OPTIdrill DH 28BV

OPTIMUM Säulenbohrmaschine OPTIdrill DH 28BV

Mit stufenlosem mechanischen Getriebe von Berges.

• Laufruhiger und leistungsstarker Elektromotor
• Zwei Geschwindigkeitsstufen
• Rechts-/Linkslauf
• Keilriemenabdeckung mit Sicherheitsschalter
• Digitale Drehzahlanzeige im Gehäuse integriert
• Hochwertiges Schnellspannbohrfutter serienmäßig
• Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten, 360° drehbar mit umlaufender Kühlwasserrinne
• Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
• Massive Grundplatte, groß dimensioniert rückseitig stark verrippt
• Grundplatte durch Wegschwenken des Bohrtisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar

Ab DH 28BV

• Leichter Werkzeugwechsel durch integrierten Austreiber
• Pinolenhebel aus Stahl

DH 40BV

• Digitaler Tiefenmesser
• Vorgelege-Getriebe ermöglicht ein weit höheres Drehmoment

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser: 92 mm
• Länge (Produkt) ca.: 755 mm
• Breite/Tiefe (Produkt) ca.: 550 mm
• Höhe (Produkt) ca.: 1745 mm
• Gewicht (Netto) ca.: 152 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 28 mm
• Dauerbohrleistung Stahl (S235JR): 24 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 340 mm
• Bohrtisch Arbeitsfläche Breite: 360 mm
• Bohrtisch Art der T-Nuten: diagonal
• Bohrtisch T-Nuten Größe: 14 mm
• Bohrtischdrehung: 360 °
• Abstand Spindel - Bohrtisch max.: 860 mm

Drehzahlbereich

• Drehzahlbereich: 300 – 4000 min¯¹
• Anzahl der Drehzahlbereiche: 2 Stufen
• Steuerung der Drehzahlregelung: manuell

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 1285 mm
• Maschinenfuß Arbeitsfläche Länge: 320 mm
• Maschinenfuß Arbeitsfläche Breite: 320 mm
• Maschinenfuß T-Nuten Größe: 14 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 120 mm

Spindel

• Pinolenhub: 105 mm
• Spindelaufnahme: MK 3
• Ausladung: 200 mm

Motor(en)

• Antriebsleistung Spindelmotor: 0,85 / 1,50 kW
• Anzahl der Leistungsstufen Spindelmotor: 2 Stufen

Lieferumfang

• OPTIMUM Qualitäts-Schnellspannbohrfutter (1 - 16 mm)
• Morsekonus MK 3/B16
• T-Nutensteine
