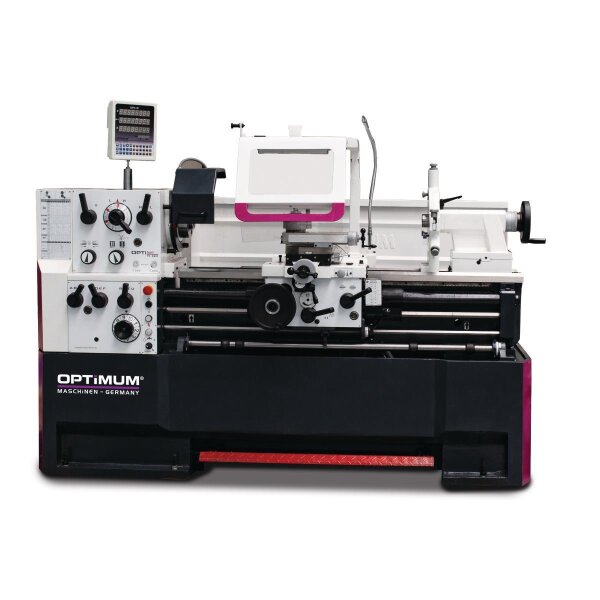

OPTIMUM Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TH 4620D

OPTIMUM Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TH 4620D

einzigartig in Präzision und Bedienung.

Mit digitaler Positionsanzeige DPA 21 und Schnellwechsel-Stahlhalter.

• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
• Schnellschalt-Vorschubgetriebe in geschlossene Bauweise, Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
• Handräder entkoppelt und geprüft nach EN 23125
• Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
• Mechanische Längsvorschübeabschaltung des Bettschlittens mit vier einstellbaren Exzentern
• Leitspindelabdeckung
• Not-Halt Einrichtung mit Fußbetätigung
• Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
• Skala der Gewindeuhr einstellbar
• Zentralschmierung im Bettschlitten
• Reitstock zum Kegeldrehen ± 10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
• Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
• Groß dimensionierter Spanschutz mit integrierte LED - Maschinenlampe
• Schnellwechsel-Stahlhalter SWH 5-B

ab TH 4615:

• Leitungsführung über Energiekette

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 3265 mm
• Breite/Tiefe (Produkt) ca.: 1065 mm
• Höhe (Produkt) ca.: 1550 mm
• Gewicht (Netto) ca.: 1965 kg

Arbeitsbereiche

• Spitzenhöhe: 230 mm
• Spitzenweite: 2060 mm
• Umlaufdurchmesser über Maschinenbett: 460 mm
• Umlaufdurchmesser in der Bettbrücke: 690 mm
• Umlaufdurchmesser über Planschlitten: 270 mm
• Drehlänge in der Bettbrücke: 240 mm
• Bettbreite: 300 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 12
• Drehzahlbereich: 25 – 2000 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 5,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Kühlschmiermittelsystem

• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 125 W

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6
• Spindelbohrung/Stangendurchlass Durchmesser: 58 mm
• Spindelkonus: MK 6
• Stahlhalter Aufnahmehöhe max.: 25 mm

Reitstock

• Reitstockaufnahme: MK 4
• Reitstock Pinolenhub: 130 mm
• Reitstock Pinolendurchmesser: 60 mm

Steigungen

• Steigung Metrisch: 0,1 – 14 mm/U
• Anzahl der Steigungen Metrisch: 41
• Steigung Zoll: 112 – 2 Gg/1"
• Anzahl der Steigungen Zoll: 41
• Steigung Diametral Pitch: 4 – 112DPI
• Anzahl der Steigungen Diametral Pitch: 50
• Steigung Modulgewinde: 0,1 – 7 mm/U
• Anzahl der Steigungen Modulgewinde: 34

Verfahrweg

• Verfahrweg Oberschlitten: 125 mm
• Verfahrweg Planschlitten: 285 mm
• Verfahrweg Bettschlitten: 1805 mm

Vorschub

• Vorschubbereich längs: 0,031 – 1,7 mm/U
• Anzahl der Vorschübe längs: 42
• Vorschubbereich plan: 0,014 – 0,784 mm/U
• Anzahl der Vorschübe plan: 42

Elektrischer Anschluss

• Gesamt Anschlusswert: 5,8 kW

Lieferumfang

• Feststehende Lünette Durchlass max. Ø 160 mm
• Mitlaufende Lünette Durchlass max. Ø 100 mm
• LED-Maschinenleuchte
• Reduzierhülse MK 6/MK 4
• Feste Zentrierspitze MK 4
• Schnellwechsel-Stahlhalter 5-B
• Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
• Gewindeuhr
• Wechselräder-Satz
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug
