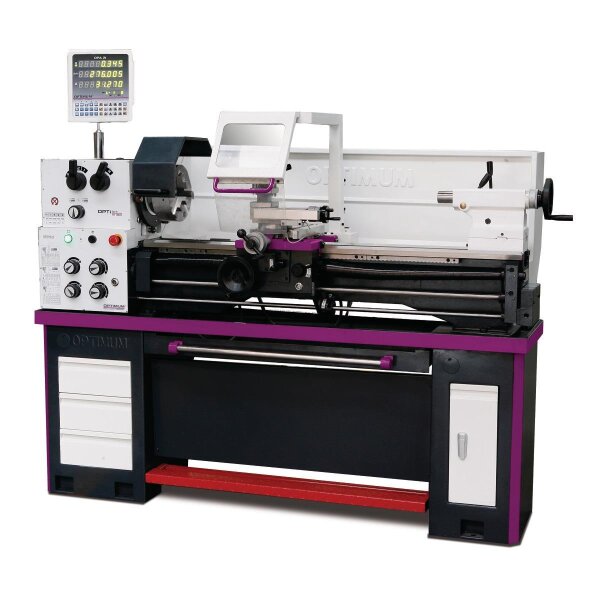

OPTIMUM Mechanikerdrehmaschine OPTIturn TH 3610

OPTIMUM Mechanikerdrehmaschine OPTIturn TH 3610

Komplett ausgestattet.

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
• Präzise gearbeiteter Schlitten
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Hauptspindel im Ölbad laufend
• Getrieberäder leichtgängig, gehärtet und geschliffen
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
• Handräder entkoppelt und geprüft nach EN 23125
• Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
• Reitstock zum Kegeldrehen ± 10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen
• Maschinenunterbau mit Werkzeugfächern beidseitig
• Not-Halt Einrichtung mit Fußbetätigung
• Herausziehbare Spänewanne mit Führungsschienen
• LED-Maschinenlampe im Späneschutz integriert

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1930 mm
• Breite/Tiefe (Produkt) ca.: 725 mm
• Höhe (Produkt) ca.: 1350 mm
• Gewicht (Netto) ca.: 570 kg

Arbeitsbereiche

• Spitzenhöhe: 180 mm
• Spitzenweite: 980 mm
• Umlaufdurchmesser über Maschinenbett: 356 mm
• Umlaufdurchmesser über Planschlitten: 225 mm
• Bettbreite: 187 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 8
• Drehzahlbereich: 70 – 2000 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 5
• Spindelbohrung/Stangendurchlass Durchmesser: 52 mm
• Spindelkonus: MK 6
• Stahlhalter Aufnahmehöhe max.: 16 mm

Reitstock

• Reitstockaufnahme: MK 3
• Reitstock Pinolenhub: 120 mm
• Reitstock Pinolendurchmesser: 42 mm

Steigungen

• Steigung Metrisch: 0,4 – 7 mm/U
• Anzahl der Steigungen Metrisch: 26
• Steigung Zoll: 56 – 4 Gg/1"
• Anzahl der Steigungen Zoll: 34

Verfahrweg

• Verfahrweg Oberschlitten: 100 mm
• Verfahrweg Planschlitten: 170 mm
• Verfahrweg Bettschlitten: 840 mm

Vorschub

• Vorschubbereich längs: 0,052 – 1,392 mm/U
• Anzahl der Vorschübe längs: 32
• Vorschubbereich plan: 0,014 – 0,38 mm/U
• Anzahl der Vorschübe plan: 32

Lieferumfang

• Feststehende Lünette Durchlass max. Ø 100 mm
• Mitlaufende Lünette Durchlass max. Ø 95 mm
• LED-Maschinenleuchte
• Reduzierhülse MK 6 / MK 3
• Zwei feste Zentrierspitzen MK 3
• Vierfach-Stahlhalter
• Wechselräder-Satz
• Maschinenunterbau
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug

Drehfutter nicht vergessen!
