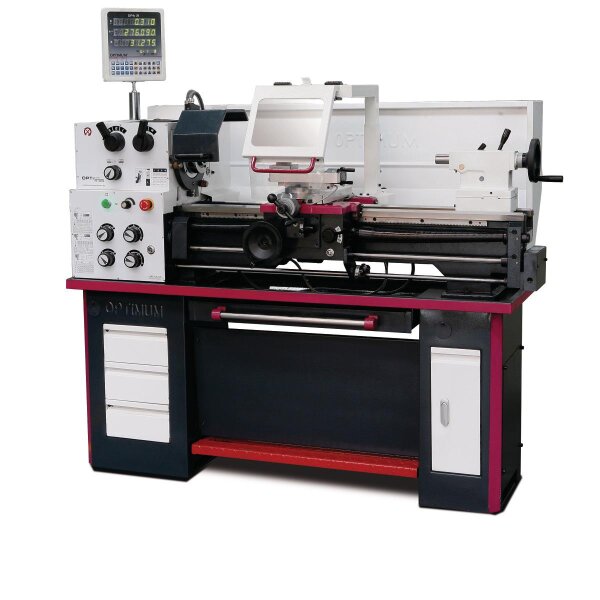

OPTIMUM Leit- und Zugspindel-Drehmaschine OPTIturn TH3309V

OPTIMUM Leit- und Zugspindel-Drehmaschine OPTIturn TH3309V

Mit Siemens Frequenzumrichter G110M.

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Vierfach–Stahlhalter
• Handräder entkoppelt und geprüft nach EN 23125
• Sicherheitshandräder mit Ausrückfunktion in der X– und Z–Achse
• Zweikanaliger Rechts–Links Schalter geprüft nach EN 23125
• DC 24 Volt Elektrik mit Zwei–Kanal–Sicherheitsschaltung nach EN 23125
• Drehfutterschutz geprüft nach EN 23125
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Drehzahlwechsel leicht einstellbar über Potentiometer

SIEMENS SINAMICS G110M

• Durchgängiges Engineering, höchste Energieeffizienz und komfortable Bedienung

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1685 mm
• Breite/Tiefe (Produkt) ca.: 745 mm
• Höhe (Produkt) ca: .1590 mm
• Gewicht (Netto) ca.: 510 kg

Arbeitsbereiche

• Spitzenhöhe: 165 mm
• Spitzenweite: 830 mm
• Umlaufdurchmesser über Maschinenbett: 330 mm
• Umlaufdurchmesser über Planschlitten: 208 mm
• Bettbreite: 181 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 8
• Drehzahlbereich: 15 – 2500 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindelaufnahme: Camlock DIN ISO 702–2 Nr. 4
• Spindelbohrung/Stangendurchlass Durchmesser: 38 mm
• Spindelkonus: MK 5
• Stahlhalter Aufnahmehöhe max.: 16 mm

Reitstock

• Reitstockaufnahme: MK 3
• Reitstock Pinolenhub: 110 mm
• Reitstock Pinolendurchmesser: 32 mm

Steigungen

• Steigung Metrisch: 0,4 – 7 mm
• Anzahl der Steigungen Metrisch: 26
• Steigung Zoll: 56 – 4D.P.

Verfahrweg

• Verfahrweg Oberschlitten: 98 mm
• Verfahrweg Planschlitten: 164 mm
• Verfahrweg Bettschlitten: 695 mm

Vorschub

• Vorschubbereich längs: 0,052 – 1,392 mm
• Anzahl der Vorschübe längs: 32
• Vorschubbereich plan: 0,014 – 0,38 mm
• Anzahl der Vorschübe plan: 32

Lieferumfang

• Feststehende Lünette Durchlass Ø 6 - Ø 50 mm
• Mitlaufende Lünette Durchlass Ø 8 - Ø 30 mm
• LED-Maschinenleuchte
• Reduzierhülse MK 5 / MK 3
• Zwei feste Zentrierspitzen MK 3
• Vierfach-Stahlhalter 16 mm
• Wechselzahnräder-Satz
• Maschinenunterbau
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug
• Drehfutter nicht vergessen!
