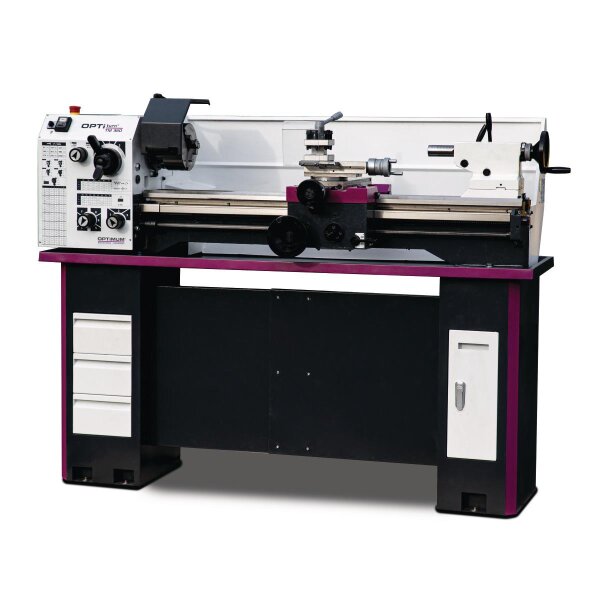

OPTIMUM Leit- und Zugspindeldrehmaschine OPTIturn TM 3110

OPTIMUM Leit- und Zugspindeldrehmaschine OPTIturn TM 3110

Überzeugt durch einfache Handhabung.

• Gehärtete und geschliffene Z-Achse Führungsbahn
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Not-Halt-Schlagschalter
• Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Leit- und Zugspindel in zwei Sinterlagern gelagert
• Automatische Längs- / Planvorschübe
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1749 mm
• Breite/Tiefe (Produkt) ca.: 740 mm
• Höhe (Produkt) ca.: 566 mm
• Gewicht (Netto) ca.: 360 kg

Arbeitsbereiche

• Spitzenhöhe: 155 mm
• Spitzenweite: 1000 mm
• Umlaufdurchmesser über Maschinenbett: 323 mm
• Umlaufdurchmesser über Planschlitten: 216 mm
• Bettbreite: 190 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 9 Stufen
• Drehzahlbereich: 65 – 2000 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 1,1 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
• Spindelbohrung/Stangendurchlass Durchmesser: 38 mm
• Spindelkonus: MK 5
• Stahlhalter Aufnahmehöhe max.: 16 mm

Reitstock

• Reitstockaufnahme: MK 3
• Reitstock Pinolenhub: 100 mm
• Reitstock Pinolendurchmesser: 38 mm

Steigungen

• Steigung Metrisch: 0,4 – 10 mm/U
• Anzahl der Steigungen Metrisch: 29
• Steigung Zoll: 56 – 4 Gg/1"

Verfahrweg

• Verfahrweg Oberschlitten: 90 mm
• Verfahrweg Planschlitten: 168 mm
• Verfahrweg Bettschlitten: 850 mm

Vorschub

• Vorschubbereich längs: 0,02 – 0,4 mm/U
• Anzahl der Vorschübe längs: 24
• Vorschubbereich plan: 0,01 – 0,2 mm/U
• Anzahl der Vorschübe plan: 32

Lieferumfang

• Dreibacken-Drehfutter Ø 160 mm, Nr. 4
• Reduzierhülse MK 5 / MK 3
• Zwei nicht mitlaufende Zentrierspitzen MK 3
• Vierfach-Stahlhalter 25 mm
• Wechselzahnräder-Satz
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug
