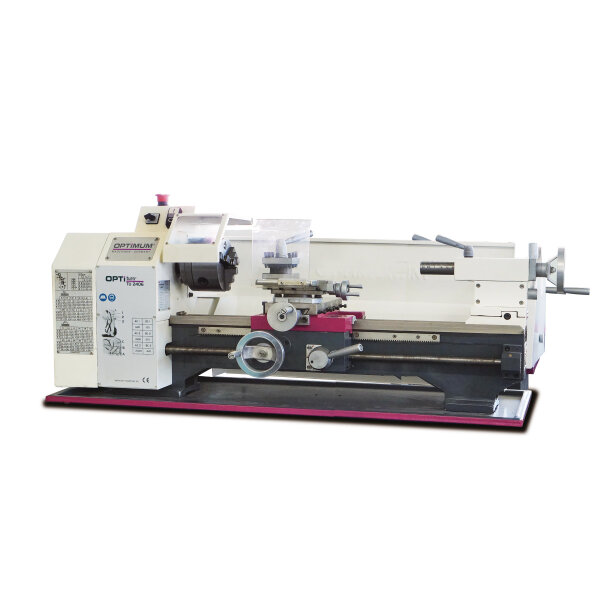

OPTIMUM Drehmaschine OPTIturn TU 2406 (400 V)

OPTIMUM Drehmaschine OPTIturn TU 2406 (400 V)

Drehmaschine für den Heimwerker.

• Präzise Verarbeitung
• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rollgewalzte Trapezspindeln
• Leitspindel in zwei Sinterlagern gelagert
• Zwei Kegelrollenlager in P5 Qualität
• Präzise gearbeiteter Schlitten
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Dreibacken-Drehfutter im Standardlieferumfang
• Wertbeständig

TU 2406V

• Drehzahlwechsel leicht einstellbar über Potentiometer
• Digitale Drehzahlanzeige
• EMV-Filterklasse C1

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1090 mm
• Breite/Tiefe (Produkt) ca.: 594 mm
• Höhe (Produkt) ca.: 484 mm
• Gewicht (Netto) ca.: 127 kg

Arbeitsbereiche

• Spitzenhöhe: 125 mm
• Spitzenweite: 550 mm
• Umlaufdurchmesser über Maschinenbett: 250 mm
• Bettbreite: 135 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 6
• Drehzahlbereich: 125 – 2000 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 0,75 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindelaufnahme: zylindrisch Ø 52 mm
• Spindelbohrung/Stangendurchlass Durchmesser: 21 mm
• Spindelkonus: MK 3
• Stahlhalter Aufnahmehöhe max.: 14 mm

Reitstock

• Reitstockaufnahme: MK 2
• Reitstock Pinolenhub: 70 mm

Steigungen

• Steigung Metrisch: 0,4 – 3,5 mm/U
• Anzahl der Steigungen Metrisch: 14
• Steigung Zoll: 44 – 10 Gg/1"
• Anzahl der Steigungen Zoll: 12

Verfahrweg

• Verfahrweg Oberschlitten: 75 mm
• Verfahrweg Planschlitten: 120 mm
• Verfahrweg Bettschlitten: 550 mm

Lieferumfang

• Dreibacken-Drehfutter Ø 125 mm,
• zentrisch spannend
• Feste Zentrierspitze MK 2 und MK 3
• Spritzwand
• Spänewanne
• Vierfach-Stahlhalter
• Wechselräder-Satz
• Bedienwerkzeug
