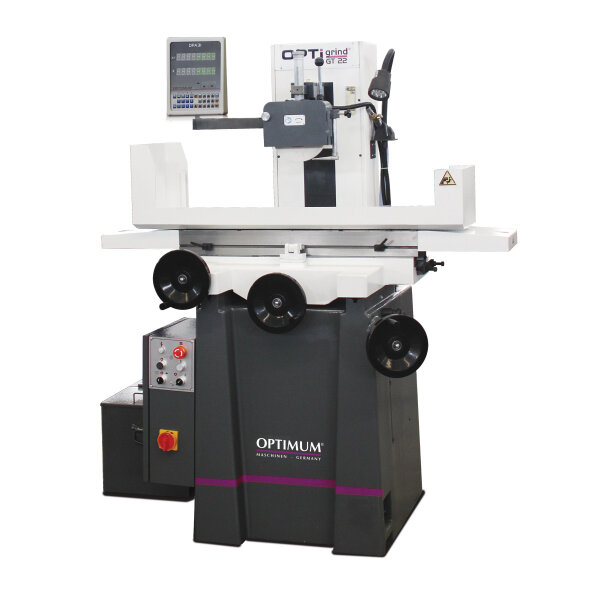

OPTIMUM Flächenschleifmaschine OPTIgrind GT 22

OPTIMUM Flächenschleifmaschine OPTIgrind GT 22

Für das Feinschleifen (Finishen) von Metalloberflächen. Genauigkeit und hohe Schleifqualität mit digitaler Positionsanzeige DPA 31.

• Hochwertige Spindel mit Präzisionskegelrollenlagern
• Gehärtete und geschliffene Tischführungsbahnen
• Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
• Integrierte Schleifscheiben-Abziehvorrichtung
• Maschinenunterbau aus stabilem verwindungssteifem Guss für maximale Steifigkeit und Stabilität
• Spielfreie V-Flachführung in der Z-Achse und Flachführungen in der X- und Y-Achse
• Trapezgewindespindel in der Y-Achse
• Erhebliche Energieeinsparung durch IE3-Motor
• Kühlmitteleinrichtung mit externem Kühlmitteltank

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1970 mm
• Breite/Tiefe (Produkt) ca.: 1300 mm
• Höhe (Produkt) ca.: 1700 mm
• Gewicht (Netto) ca.: 850 kg

Elektrische Daten

• Leistung Antriebsmotor: 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Spindel

• Spindeldrehzahl: 2850 min¯¹
• Spindel Rundlaufgenauigkeit: 0.005 mm

Schleifscheibe(n)

• Schleifscheibe Außendurchmesser: 200 mm
• Schleifscheibe Breite: 20 mm
• Schleifscheibe Bohrung: 31,75 mm
• Schleifscheibe Umfangsgeschwindigkeit: 33 m/s

Flächenschleiftisch

• Flächenschleiftisch Spannfläche Länge: 200 mm
• Flächenschleiftisch Spannfläche Breite: 500 mm
• Flächenschleiftisch Werkstück Gewicht max.: 128 kg
• Flächenschleiftisch Werkstück Höhe: 350 mm

X-Achse

• X-Achse Vorschubgeschwindigkeit: Manuell
• X-Achse Verfahrweg: 500 mm

Z-Achse

• Z-Achse Verfahrweg: 240 mm

Lieferumfang

• Schleifscheibe Korn 46
• LED-Lampe
• Kühlmitteleinrichtung mit Kühlmitteltank
• Digitale Positionsanzeige
• Permanentmagnet
• Auswuchtdorn
• Abziehvorrichtung mit Feinzustellung
• Ausrichtfüße
• Schleiftisch-Handrad Längsantrieb
• Schleiftisch-Handrad Querzustellung
• Schleifkopf-Handrad Vertikalzustellung
• Bedienwerkzeug
