Beschreibung

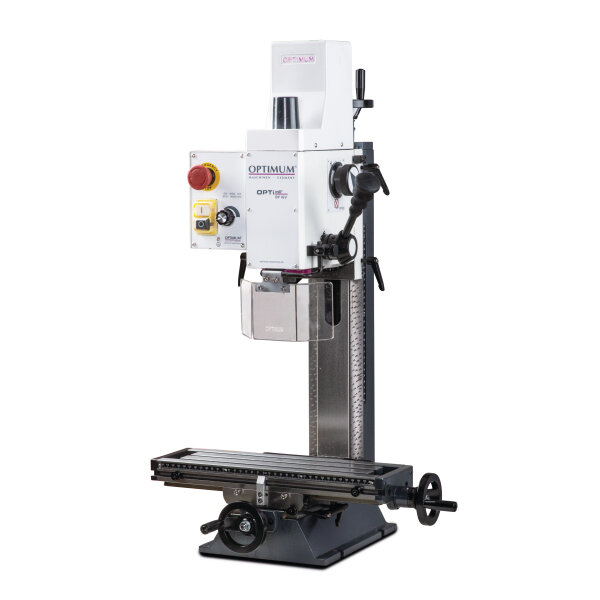

OPTIMUM Bohr-Fräsmaschine OPTImill BF 16Vario
Kleine Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb für den Modellbauer.
- Vielseitige Einsatzmöglichkeiten
- Zweistufige Getriebeübersetzung
- Werkzeugaufnahme MK 2
- Sicherheitselektrik in 24 Volt-Ausführung
- EMV-Filterklasse C1
- Bohr-Fräskopf beidseitig um ± 90° neigbar dadurch Bohr- und Fräsarbeiten in Winkellage nach Bedarf
- Höhenverstellbare und groß dimensionierte Schutzscheibe mit Mikroschalter
- Genaue Zustellung durch positionierbare Skalenringe an allen Handrädern
- Einfache und übersichtliche Bedieneinheit mit Ein-Ausschalter, Potentiometer und Not-Halt-Schlagschalter
- Stufenlos regelbare Drehzahl von 100 bis 3.000 min-1
- Sauberes Fräsbild durch einzeln festklemmbare Führungen
- Preisgünstig und wertbeständig
TECHNISCHE DATEN
Abmessungen und Gewichte
- Länge (Produkt) ca.: 505 mm
- Breite/Tiefe (Produkt) ca.: 465 mm
- Höhe (Produkt) ca.: 795 mm
- Gewicht (Netto) ca.: 62 kg
Bohr-Fräsleistung
- Messerkopfgröße max.: 52 mm
- Bohrleistung Stahl (S235JR): 16 mm
- Dauerbohrleistung Stahl (S235JR): 12 mm
- Schaftfräsergröße max.: 20 mm
Elektrische Daten
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 400 mm
- Horizontalfrästisch Breite: 120 mm
- Abstand Vertikalspindel - Horizontalfrästisch min.: 0 mm
- Abstand Vertikalspindel - Horizontalfrästisch max.: 275 mm
- Horizontalfrästisch T-Nuten Größe: 10 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 35 mm
Normen und Zulassungen
- Norm: DIN EN 55011
- EMV-Klasse: C1
Verfahrweg
- Verfahrweg X-Achse manuell: 220 mm
- Verfahrweg Y-Achse manuell: 160 mm
- Verfahrweg Z-Achse manuell: 210 mm
Vertikalspindel
- Vertikalspindel Ausladung: 170 mm
- Vertikalspindel Spindelaufnahme: MK 2 / M10
- Vertikalspindel Drehzahlbereich: 100 – 3000 min¯¹
- Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 90 °
- Vertikalspindel Anzahl der Drehzahlbereiche: 2
- Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
- Vertikalspindel Anzugsstange: M 10
- Vertikalspindel Pinolenhub: 50 mm
- Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 0,5 kW
Lieferumfang
- Kegeldorn MK 2/B16
- Anzugsstange M 10
- Bedienwerkzeug
| Netzfrequenz: | 50 Hz |
| Anschlussspannung: | 230 V |
| Hersteller: | Optimum |
| Produktnorm: | DIN EN 55011 |
| Metallbearbeitungsmaschinen: | Fräsmaschine |
| Artikelgewicht: | 62,00 kg |
| Abmessungen ( Länge × Breite × Höhe ): | 50,00 × 47,00 × 80,00 cm |
