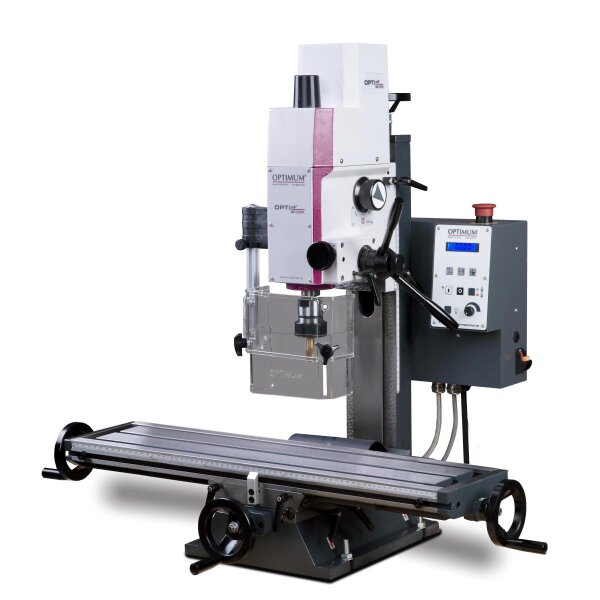

OPTIMUM Bohr-Fräsmaschine OPTImill MH 20VL

OPTIMUM Bohr-Fräsmaschine OPTImill MH 20VL

Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb. MH 20VL mit größerem Verfahrweg in der X-Achse.

• Präzise verarbeitet
• Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
• Motor mit zweistufiger Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
• Manueller Pinolenvorschub mit Feinvorschub
• Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
• Sicherheitselektrik in 24 Volt-Ausführung
• Steuerelektronik mit integrierter Relais-Steuerung
• Übersichtliches Bedienpanel mit bedienerfreundlicher Folientastatur
• Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
• Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
• X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 770 mm
• Breite/Tiefe (Produkt) ca.: 714 mm
• Höhe (Produkt) ca.: 917mm
• Gewicht (Netto) ca.: 99 kg

Bohr-Fräskopf

• Fräskopf Schwenkbereich: ± 60 °

Bohr-Fräsleistung

• Messerkopfgröße max.: 52 mm
• Bohrleistung Stahl (S235JR): 16 mm
• Dauerbohrleistung Stahl (S235JR): 12 mm
• Schaftfräsergröße max.: 20 mm

Elektrische Daten

• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 700 mm
• Horizontalfrästisch Breite: 180 mm
• Horizontalfrästisch T-Nuten Größe: 12 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Horizontalfrästisch T-Nuten Abstand: 63 mm
• Horizontalfrästisch Traglast max.: 50 kg

Kreuztisch

• Abstand Vertikalspindel - Kreuztisch: 255 mm

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C1

Verfahrweg

• Verfahrweg X-Achse manuell: 480 mm
• Verfahrweg Y-Achse manuell1: 75 mm
• Verfahrweg Z-Achse manuell: 210 mm

Vertikalspindel

• Vertikalspindel Ausladung: 170 mm
• Vertikalspindel Spindelaufnahme: MK 2
• Vertikalspindel Drehzahlbereich: 100 – 3000 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 2
• Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
• Vertikalspindel Pinolendurchmesser: 60 mm
• Vertikalspindel Pinolenhub: 50 mm
• Vertikalspindel Leistung Antriebsmotor 30 % Betrieb S6: 0,75 kW

Lieferumfang

• Bedienwerkzeug
