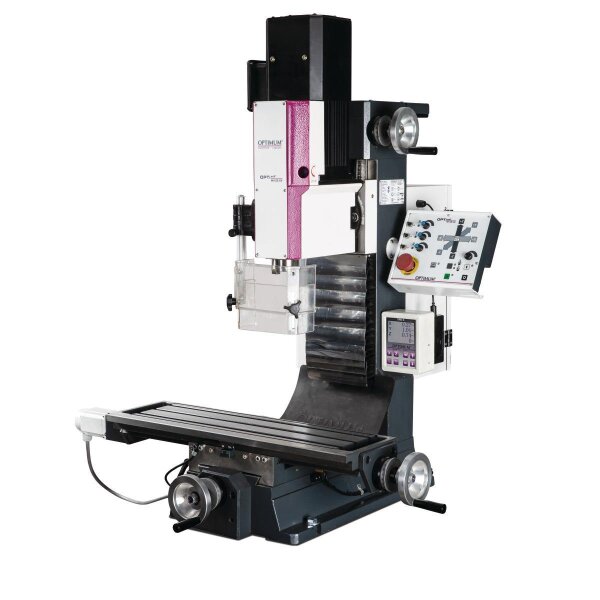

OPTIMUM Fräsmaschine OPTImill MB 4

OPTIMUM Fräsmaschine OPTImill MB 4

Universelle Präzisions-Bohr-Fräsmaschine mit zweistufigem Antriebsmotor mit Schaltgetriebe für optimale Kraftübertragung.

Universelle Präzisions-Bohr-Fräsmaschine mit zweistufigem Antriebsmotor mit Schaltgetriebe für optimale Kraftübertragung.

• Inverter Motor
• Einfacher Werkzeugwechsel durch Werkzeugschnellspannsystem
• Vorschubspindeln einstellbar durch nachstellbare Spindelmuttern
• Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
• Schrägkugellager in den Achsen
• Bohr-Fräskopf um ± 45° schwenkbar
• Rechts/Linkslauf
• Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter

MH 25SV:

• Stufenlos einstellbarer Vorschub in allen Achsen
• Eilgang X-/Y-Achse für schnelle Positionierung
• Digitale 3-Achsen Positionsanzeige DRO 5
• Endabschaltung des Vorschubs
• Bedienpanel transportabel
• Bei Spindelstillstand schaltet der Vorschub ab
• Endschalter für alle drei Achsen

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 970 mm
• Breite/Tiefe (Produkt) ca.: 975 mm
• Höhe (Produkt) ca.: 1025 mm
• Gewicht (Netto) ca.: 200 kg

Bohr-Fräskopf

• Bohr-Fräskopf Neigebereich: ± 45 °

Bohr-Fräsleistung

• Messerkopfgröße max.: 50 mm
• Schaftfräsergröße max.: 25 mm

Eilgang Geschwindigkeit

• Eilgang Geschwindigkeit X-Achse: 150 – 930 mm/min
• Eilgang Geschwindigkeit Y-Achse: 100 – 580 mm/min
• Eilgang Geschwindigkeit Z-Achse: 80 – 450 mm/min

Elektrische Daten

• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 620 mm
• Horizontalfrästisch Breite: 180 mm
• Abstand Vertikalspindel - Horizontalfrästisch min.: 0 mm
• Abstand Vertikalspindel - Horizontalfrästisch max.: 300 mm
• Horizontalfrästisch T-Nuten Größe: 12 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Horizontalfrästisch T-Nuten Abstand: 50 mm
• Horizontalfrästisch Traglast max.: 30 kg

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C2

Verfahrweg

• Verfahrweg X-Achse manuell: 400 mm
• Verfahrweg Y-Achse manuell: 210 mm
• Verfahrweg Z-Achse manuell: 270 mm
• Verfahrweg X-Achse automatisch: 380 mm
• Verfahrweg Y-Achse automatisch: 130 mm
• Verfahrweg Z-Achse automatisch: 190 mm

Vertikalspindel

• Vertikalspindel Ausladung: 185 mm
• Vertikalspindel Spindelaufnahme: BT 30
• Vertikalspindel Drehzahlbereich: 200 – 4000 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 1
• Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
• Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 1,5 kW
• Vertikalspindel Drehmoment Antriebsmotor Normalbetrieb: 10 Nm

Vorschub Geschwindigkeit

• Vorschub Geschwindigkeit X-Achse: 150 mm/min
• Vorschub Geschwindigkeit Y-Achse: 100 mm/min
• Vorschub Geschwindigkeit Z-Achse: 80 mm/min

Vorschubmotor Drehmoment

• Drehmoment Vorschubmotor X-Achse Dauerbetrieb S: 12,2 Nm
• Drehmoment Vorschubmotor Y-Achse Dauerbetrieb S: 12,2 Nm
• Drehmoment Vorschubmotor Z-Achse Dauerbetrieb S: 14,2 Nm

Elektrischer Anschluss

• Gesamt Anschlusswert: 2 kW
