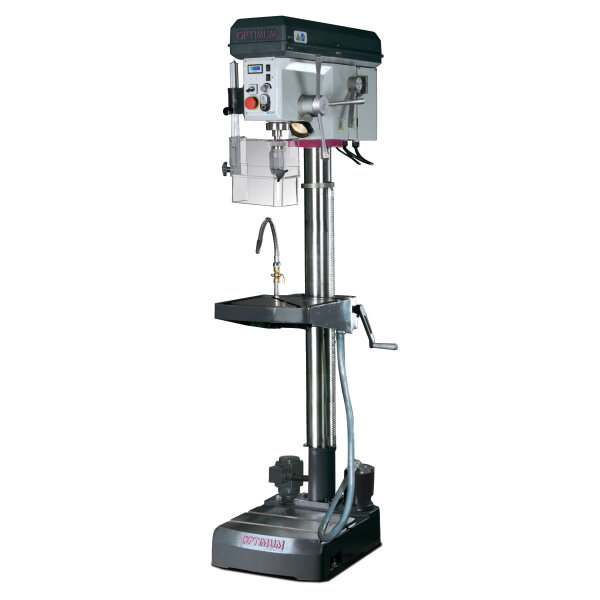

OPTIMUM Säulenbohrmaschine OPTIdrill B 28HV Aktions-Set

OPTIMUM Säulenbohrmaschine OPTIdrill B 28HV Aktions-Set

Stufenlos und mit leistungsstarkem OPTIMUM Brushless-Antrieb, Drehzahl elektronisch regelbar. Mit Bohrmaschinenschraubstock.

• Leistungsstarker Brushless-Antrieb mit besonders ruhiger Lauf, sowie hohes Leistungsvermögen mit annähernd konstantes Drehmoment über den gesamten Drehzahlbereich
• Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
• Hohe Laufruhe dank geschliffenem Vielzahn-Mitnehmer
• Rundlaufgenauigkeit garantiert kleiner als 0,015 mm in der Bohrpinole gemessen
• Separater Not-Halt-Schlagschalter
• Digitale Drehzahlanzeige im Gehäuse integriert
• Hochwertiges OPTIMUM Schnellspannbohrfutter serienmäßig
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
• Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten, 360° drehbar und umlaufender Kühlwasserrinne
• Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
• Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt

Ab B 28HV

• Pinolenhebel aus Stahl
• Kühlmitteleinrichtung
• Spänefilter gemäß Maschinenrichtlinie
• Leichter Werkzeugwechsel durch integrierten Austreiber

B 34HV

• Pinolenhub 160 mm
• Gewindeschneidfunktion
• Digitaler Tiefenmesser

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser: 92 mm
• Länge (Produkt) ca.: 701 mm
• Breite/Tiefe (Produkt) ca.: 474 mm
• Höhe (Produkt) ca.: 1755 mm
• Gewicht (Netto) ca.: 166 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 28 mm
• Dauerbohrleistung Stahl (S235JR): 24 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 340 mm
• Bohrtisch Arbeitsfläche Breite: 360 mm
• Bohrtisch Art der T-Nuten: diagonal
• Bohrtisch T-Nuten Größe: 14 mm
• Bohrtischdrehung: 360 °
• Traglast Bohrtisch: 50 kg
• Abstand Spindel - Bohrtisch max.: 860 mm

Drehzahlbereich

• Drehzahlbereich: 35 – 5600 min¯¹
• Anzahl der Drehzahlbereiche: 12 Stufen
• Steuerung der Drehzahlregelung: elektronisch regelbar

Elektrische Daten

• Gesamt Anschlusswert: 1,5 kW
• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 1285 mm
• Maschinenfuß Arbeitsfläche Länge: 320 mm
• Maschinenfuß Arbeitsfläche Breite: 320 mm
• Maschinenfuß T-Nuten Größe: 14 mm
• Maschinenfuß T-Nuten Anzahl: 2
• Maschinenfuß T-Nuten Abstand: 120 mm

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C3

Spindel

• Pinolenhub: 105 mm
• Spindelaufnahme: MK 3
• Ausladung: 200 mm

Motor(en)

• Kühlmittelpumpe Leistung Antriebsmotor: 40 W

Lieferumfang

• OPTIMUM Qualitäts-Schnellspannbohrfutter (1 - 16 mm)
• Morsekonus MK 3
• T-Nutensteine
• Maschinenschraubstock BMS 120
