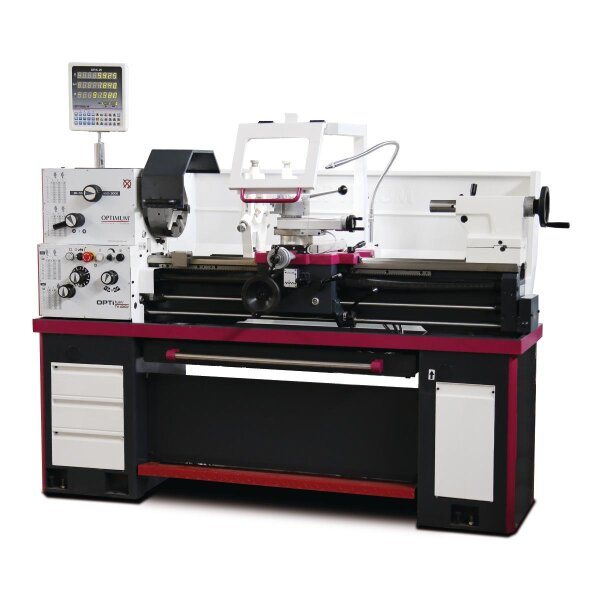

OPTIMUM Mechanikerdrehmaschine OPTIturn TH 4010V

OPTIMUM Mechanikerdrehmaschine OPTIturn TH 4010V

Komplett ausgestattet und mit digitaler Positionsanzeige DPA 21 und Siemens Inverter-Vario-Antrieb.

Überzeugend in Präzision und Leistung.

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
• Präzise gearbeiteter Schlitten
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Verstellbereich Oberschlitten ± 90°
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Hauptspindel im Ölbad laufend
• Rechts-/Linkslauf am Bettschlitten schaltbar
• Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
• Reitstock zum Kegeldrehen ± 10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
• Herausziehbare Spänewanne mit Führungsschienen
• Not-Halt Einrichtung mit Fußbetätigung
• Maschinenunterbau mit 3 Blenden (keine Fächer)
• Kühlmitteleinrichtung
• LED Maschinenlampe im Späneschutz

TH 4010 / TH 4010D:

• Motorschutzschalter

TH 4010D / TH 4010V:

• Digitale Positionsanzeige DPA21
• Bedienerfreundliche Folientastatur, spritzwassergeschützt, geschlossen und blendfrei
• Glasmaßstäbe

TH 4010V:

• Siemens Sinamics Frequenzumrichter / Safety Integrated
• Schnellwechsel-Stahlhalter 3-E
• Stahlhalter 20 x 100 Typ D für Vierkantmeißel

TECHNISCHE DATEN

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1920 mm
• Breite/Tiefe (Produkt) ca.: 740 mm
• Höhe (Produkt) ca.: 1555 mm
• Gewicht (Netto) ca.: 780 kg

Arbeitsbereiche

• Spitzenhöhe: 205 mm
• Spitzenweite: 1000 mm
• Umlaufdurchmesser über Maschinenbett: 410 mm
• Umlaufdurchmesser über Planschlitten: 255 mm
• Bettbreite: 206 mm

Drehzahlbereich

• Anzahl der Drehzahlbereiche: 2
• Steuerung der Drehzahlregelung: elektronisch regelbar
• Drehzahlbereich: 30 – 3000 min¯¹

Elektrische Daten

• Leistung Antriebsmotor: 4,0 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Normen und Zulassungen

• Norm: DIN EN 55011
• EMV-Klasse: C3

Spindel

• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 5
• Spindelbohrung/Stangendurchlass Durchmesser: 52 mm
• Spindelkonus: MK 6
• Stahlhalter Aufnahmehöhe max.: 16 mm

Reitstock

• Reitstockaufnahme: MK 3
• Reitstock Pinolenhub: 130 mm
• Reitstock Pinolendurchmesser: 45 mm

Steigungen

• Steigung Metrisch: 0,4 – 7 mm/U
• Anzahl der Steigungen Metrisch: 42
• Steigung Zoll: 70 – 4 Gg/1"
• Anzahl der Steigungen Zoll: 42

Verfahrweg

• Verfahrweg Oberschlitten: 100 mm
• Verfahrweg Planschlitten: 195 mm
• Verfahrweg Bettschlitten: 750 mm

Vorschub

• Vorschubbereich längs: 0,043 – 0,653 mm/U
• Anzahl der Vorschübe längs: 48
• Vorschubbereich plan: 0,015 – 0,206 mm/U
• Anzahl der Vorschübe plan: 48

Lieferumfang

• Feststehende Lünette Durchlass Ø 5 - 85 mm
• Mitlaufende Lünette Durchlass Ø 5 - 65 mm
• LED-Maschinenleuchte
• Reduzierhülse MK 6 / MK 3
• Feste Zentrierspitzen MK 3
• Feste Zentrierspitze MK 3, legiert
• Wechselräder-Satz
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug

TH 4010 / TH 4010D

• Vierfach-Stahlhalter 16 mm

TH 4010V

• Schnellwechsel-Stahlhalter 3-E
• Stahlhalter 20 x 100 Typ D für Vierkantmeißel
